Материал подготовил Роман Молочков
Carrier– Envelope Offset (СЕО) - смещение между оптической фазой и максимумом огибающей волны оптического импульса.
Зависимость электрического поля от времени, связанного с оптическим импульсом, может быть описана, как быстрые синусоидальные колебания, называемые несущей частотой, умноженными на более медленную огибающую функцию. Когда импульс распространяется в среде, то относительное положение между несущей и огибающей волной, по большому счету, будет изменяться из-за хроматической дисперсии, в результате чего возникает различие между фазовой и групповой скоростями.
Другая же причина возникновения этого явления - оптическая нелинейность. Смещение несущей частоты (или абсолютной фазы) импульса определяется как разница между фазой несущей волны и положением огибающей, причем последняя преобразуется в значение фазы.

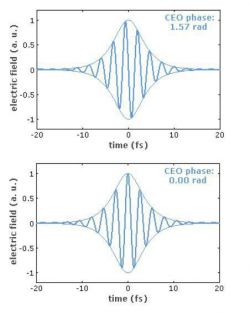

На рисунках показаны импульсы с различными позициями смещения несущих частот.
В режиме синхронизации мод, последовательность импульсов как правило, создается одним импульсом, циркулирующим в лазерном резонаторе. Каждый раз, когда этот импульс попадает на выходной разъем, ослабленная копия выходит в виде выходного импульса лазера. Как правило, есть определенные изменения фазы в каждом цикле, которые могут быть сотни или тысячи радиан. Таким образом, каждый испускаемый импульс будет иметь другое значение CEO. Для выходного импульса, только изменение значения по модулю на 2π в этой фазе соответствует стабилизированной фазе.
По материалам интернет-энциклопедии www.rp-photonics.com
